PDU 框架使用手册

仅仅完成 CPU 的仿真是不够的，我们需要一些特别的工具检验并控制 CPU 在 FPGA 开发板上的运行情况，这就需要使用 PDU 框架上板测试。

本次实验的框架在这里，对应的约束文件在这里。

如何判断是否使用的是最新的 PDU？

你可以查看 UART_TX.v 的第 52 行，如果为 if (counter == 2604) begin，则代表使用的是最新的 PDU。如果你下载的不是最新的 PDU，可以在清除浏览器缓存后重新下载。注意：不要通过私自修改文件的方式将 PDU 升级！

PDU 是为了本学期组成原理实验而开发设计的板上控制单元。它可以接收来自用户的串口指令，将其解码并完成对应的操作，同时也可以获取 CPU 运行时的数据，并通过串口反馈给用户。

可能存在的问题

目前在串口写入时，如果序列过长，可能导致串口崩溃。如果遇到这种情况，请通过 sw7 手动刷新串口。正常情况下，每一次命令最后都会以 User: 的提示符结尾。如果遇到了其他问题，欢迎在本界面的评论区或 QQ 群中指出。

简介

本次实验提供的上板框架基本结构如下：

Image title

项目框架

项目的文件结构如下：

vsrc
├─ CPU  <---------------------------------- 你只需要修改 CPU 目录下的内容
│  └─ CPU.v
├─ MEM  <---------------------------------- 内存管理
│  ├─ MEM_BRIDGE.v
│  └─ MMIO.v
├─ PDU  <---------------------------------- PDU 及其附属模块
│  ├─ PDU.v
│  ├─ RTL
│  │  ├─ BP_LIST_REG.v  <------------------ 用于记录并处理断点
│  │  ├─ INFO_SENDER.v  <------------------ 用于向串口输出提示信息
│  │  └─ PDU_decode.v <-------------------- 用于对串口数据进行译码
│  ├─ UART
│  │  ├─ UART_RX.v
│  │  └─ UART_TX.v
│  └─ UTILS
│     ├─ HEX2ASCII.v
│     ├─ HEX2UART.v
│     ├─ POSEDGE_GEN.v
│     ├─ QUEUE.v
│     └─ Segment.v
└─ TOP.v  <-------------------------------- 项目的顶层文件

其中，我们在 TOP.v 文件中例化了指令存储器和数据存储器。为此，你需要在自己的项目中创建两个分布式存储器 IP 核，并按照下图所示的参数进行配置（注意将 IP 核命名为 INST_MEM 和 DATA_MEM，并且导入测试代码对应的 coe 文件）：

Image title

配置指令存储器 IP 核

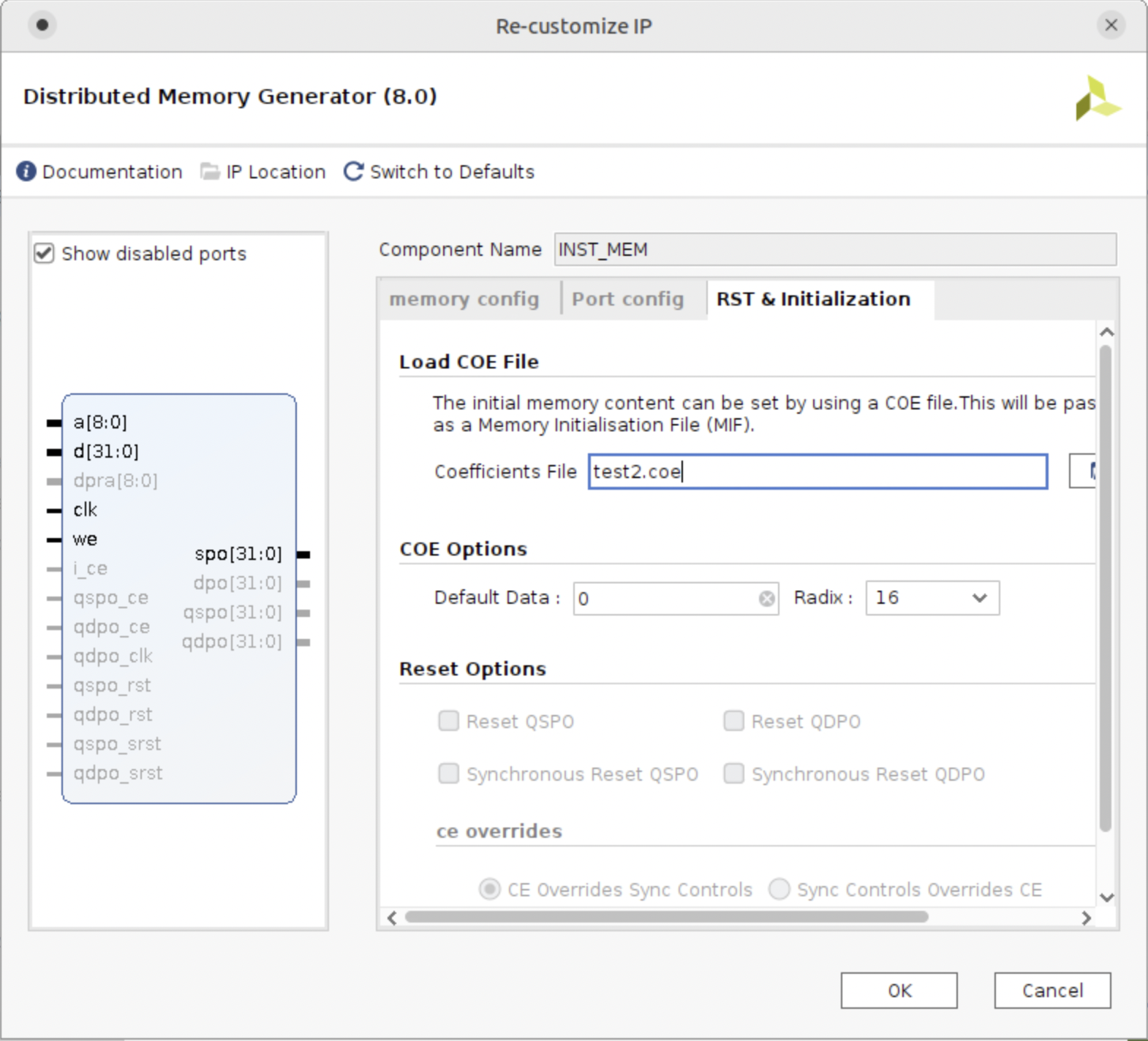

Image title

指令存储器导入 coe 文件

Image title

配置数据存储器 IP 核

完成后，在 Vivado 的项目中将 vsrc 文件夹导入，即可使用本次实验的上板框架。

CPU 顶层接口

提醒

无论是 RV32I 还是 LA32R，本次实验都需要使用下面的接口！

本次实验中 CPU 的顶层模块如下所示：

CPU
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
module CPU (
    input                   [ 0 : 0]            clk,
    input                   [ 0 : 0]            rst,

    input                   [ 0 : 0]            global_en,

/* ------------------------------ Memory (inst) ----------------------------- */
    output                  [31 : 0]            imem_raddr,
    input                   [31 : 0]            imem_rdata,

/* ------------------------------ Memory (data) ----------------------------- */
    input                   [31 : 0]            dmem_rdata,
    output                  [ 0 : 0]            dmem_we,
    output                  [31 : 0]            dmem_addr,
    output                  [31 : 0]            dmem_wdata,

/* ---------------------------------- Debug --------------------------------- */
    output                  [ 0 : 0]            commit,
    output                  [31 : 0]            commit_pc,
    output                  [31 : 0]            commit_instr,
    output                  [ 0 : 0]            commit_halt,
    output                  [ 0 : 0]            commit_reg_we,
    output                  [ 4 : 0]            commit_reg_wa,
    output                  [31 : 0]            commit_reg_wd,
    output                  [ 0 : 0]            commit_dmem_we,
    output                  [31 : 0]            commit_dmem_wa,
    output                  [31 : 0]            commit_dmem_wd,

    input                   [ 4 : 0]            debug_reg_ra,
    output                  [31 : 0]            debug_reg_rd
);
// ......
endmodule

其中：

  • global_en 信号为来自 PDU 的控制信号。该信号在本次实验中会控制 PC 寄存器的写使能，从而控制 CPU 是否执行指令。我们可以使用下面的代码例化 PC 寄存器：

    1
2
3
4
5
6
7
    PC my_pc (
    .clk    (clk        ),
    .rst    (rst        ),
    .en     (global_en  ),    // 当 global_en 为高电平时，PC 才会更新，CPU 才会执行指令。
    .npc    (cur_npc    ),
    .pc     (cur_pc     )
);

  • Memory (inst) 下的接口将连接到指令存储器。请注意程序段的地址范围：RV32I 指令集 0x00400000 ~ 0x0ffffffc、LA32R 指令集 0x1c000000~0x1c7ffffc；

  • Memory (data) 下的接口将连接到数据存储器。本次实验中，dmem_we、dmem_addr 和 dmem_wdata 端口在 CPU 模块内部无需连接；
  • Debug 下的接口会用于仿真和上板框架，下面介绍了这些端口应当如何连接。

上板测试流程

在 FPGAOL 上，上传项目的 .bit 比特流文件进行测试。

  1. 拨上再拨下 sw7，看到 USTC COD Project 则说明 PDU 在正常运行。

  2. 输入 RR 0 32; 查看所有寄存器当前的值。

  3. 输入 R; 连续运行命令。此时 CPU 将持续运行，直到达到断点、运行完成或用户中断。本次实验中预期现象是持续运行直到 HALT 指令。

  4. 输入 RR 0 32; 查看所有寄存器当前的值。你可以在 RARS 或 LARS 上运行一遍测试的汇编代码，比对运行结束时板上寄存器的值是否符合预期。

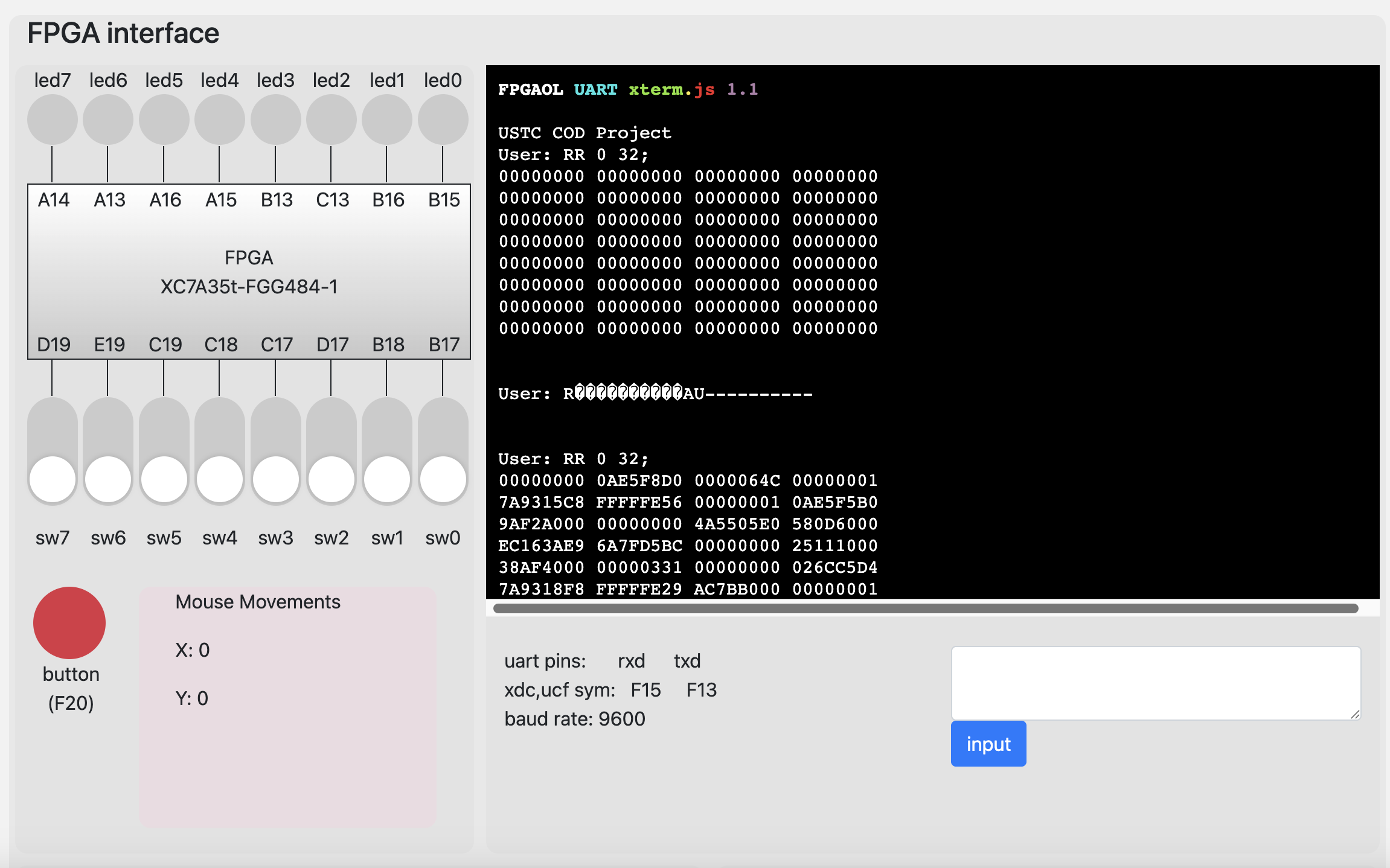

Image title

上板测试现象

PDU 支持的命令列表

串口读写命令

提示

在使用 RI、RD、RR 命令时，可以在命令后面添加一个换行符 \n，从而避免出现乱码。例如：读取 32 个寄存器堆，可以输入 RR 0 32;\n（这里的 \n 是换行符！）。

RI [base]_16 [length]_10;

该命令从 base 地址开始，从指令存储器中读取连续的 length 个存储单元，并将结果显示在串口上。

length 的长度不超过 64。

e.g.
    RI 0 10;
    将会显示 0x0~0x24 十个存储单元的数据

RD [base]_16 [length]_10;

该命令从 base 地址开始，从数据存储器中读取连续的 length 个存储单元，并将结果显示在串口上。

length 的长度不超过 64。

RR [base]_16 [length]_10;

该命令从 base 地址开始从寄存器堆中读取连续的 length 个存储单元，并将结果显示在串口上。

length 的长度不超过 64。

e.g.
    RR 0 10;
    将会显示 R0 ~ R9 十个寄存器的数据

WI [base]_16 [length]_10 [code]_16;

该命令从 base 开始写入指令存储器连续的 length 个存储单元。后续的 code 以空格或换行符作为分隔，以分号结束。如果 code 的数目小于 length 的数目，则剩下的地址自动写 0。

length 的长度无限制。

e.g.
    WI 0 2 1234 1235;
    写入操作为：
        M[0x0] <- 0x1234
        M[0x4] <- 0x1235

    WI 4 3 1234;
    写入操作为：
        M[0x4] <- 0x1234
        M[0x8] <- 0x0
        M[0xC] <- 0x0

我们也可以使用换行代替空格。请注意：不能引入多余的空格，否则会导致解码器解码错误！

e.g.
    WI 0 3
    1234
    1235
    1236;
    写入操作为：
        M[0x0] <- 0x1234
        M[0x4] <- 0x1235
        M[0x8] <- 0x1236

WD [base]_16 [length]_10 [code]_16;

该命令从 base 开始写入数据存储器连续的 length 个存储单元。后续的 code 以空格或换行符作为分隔，以分号结束。如果 code 的数目小于 length 的数目，则剩下的地址自动写 0。

length 的长度无限制。

断点命令

断点实现的基本原理是：当 CPU 产生 commit 信号时，PDU 会将 CPU 的 commit_pc 与 PDU 内部存储的断点进行比对，从而判断是否达到了断点。

BS [addr0]_16 [addr1]_16 [addr2]_16;

该命令会设置断点，后两个参数是可选的。PDU 允许至多设置三个不同的断点，并始终侦测 CPU 是否运行到了 bp0 的地址。 断点无法被覆盖，只可以触发或删除。

e.g.
    BS 1000 2000;

    会设置断点为
        bp0 <- 0x1000
        bp1 <- 0x2000

    如果此时再次输入
    BS 3000 4000 5000;
    此时前两个断点地址已经被占用，故会设置断点为
        bp2 <- 0x3000

    如果 CPU 到达了 bp0 的地址，则接下来 bp0 会自动变为 bp1，bp1 会自动变为 bp2，bp2 会被自动清除。
    即：
        bp0 <- bp1
        bp1 <- bp2
        bp2 <- invalid

BL;

该命令可以查询当前已设置的断点。

BC;

该命令会清除所有的断点。

CPU 命令

R;

连续运行命令。此时 CPU 将持续运行，直到达到断点、运行完成或用户中断。

S;

单步运行命令。

H;

强制停机命令。该命令将中断 CPU 的连续运行状态。

MMIO

PDU 还提供了 MMIO 的功能。相关地址映射规则如下：

  • 0xFFFF0008：该地址单元的低 8 位对应 led[7:0]。
