实验3：计数器与移位器

在本次实验中，我们学习掌握计数器与移位器的功能及其应用：定时、分频、开关输入去抖动、数码管动态扫描显示、串行通信等

本次实验主要任务如下：

设计定时器和分频器，实现数码管动态扫描显示（第一周）
设计串行通讯模块，使得开发板可以和PC机进行通讯（第二周，尚未发布，可能更改）

1 计数器及其衍生物

1.1 计数器

计数器是最为基础的电路元件之一，它可以实现对于计数的功能。对于一个计数器，一般需要包含以下几个接口：

din：输入数据，即强制置数的数据
pe：置数使能，当其有效时，计数器将会将din的值赋值给计数器的当前值
ce：计数使能，当其有效时，计数器将会在时钟上升沿将自身值减一
dout: 输出数据，即当前计数器的值
clk：时钟信号，计数器在时钟上升沿进行计数
rstn：复位信号，当其有效时，计数器将会被复位为0

我们在实验中也给出了这样的计数器模板，你可以参考这个模板来实现你的计数器。

module  counter #(
    parameter WIDTH = 32,
             RST_VLU = 0
)(
    input                   clk, rstn,
    input                   pe, ce,
    input       [WIDTH-1:0] d,
    output reg  [WIDTH-1:0] q
);
    always @(posedge clk) begin
        if (!rstn)      q <= RST_VLU;
        else if (pe)    q <= d;
        else if (ce)    q <= q - 1;
    end
endmodule

1.2 定时器

定时器是一种特殊的计数器，它可以实现对于时间的计数。

在本次实验中，我们提到的定时器内部例化了FSM、计数器和一个相等比较器。在相等比较器中，计数器的计数结果与内置的固定数据（对应计时结束，一般是0，取决于你的设计）比较后，将比较结果（0或1）输入给FSM参与状态转移控制。

作为一个定时器而言，我们需要实现以下几个功能：

可以给定时器设置定时周期数
当定时器值为0时，输出定时器到时信号，并不再继续计数

因此，一个定时器的设计应当如下：

善用ce和pe接口

在这个设计中，我们不要求大家一定要对第一节中给出的计数器进行例化，你可以重新用always@(posedge clk)来实现你的定时器。但是，我们要求绝对不可以将非时钟信号的边沿作为敏感变量，否则你的设计将会被认为是错误的。为了解决这个问题，ce和pe两个接口的原理将会给你很大的帮助。

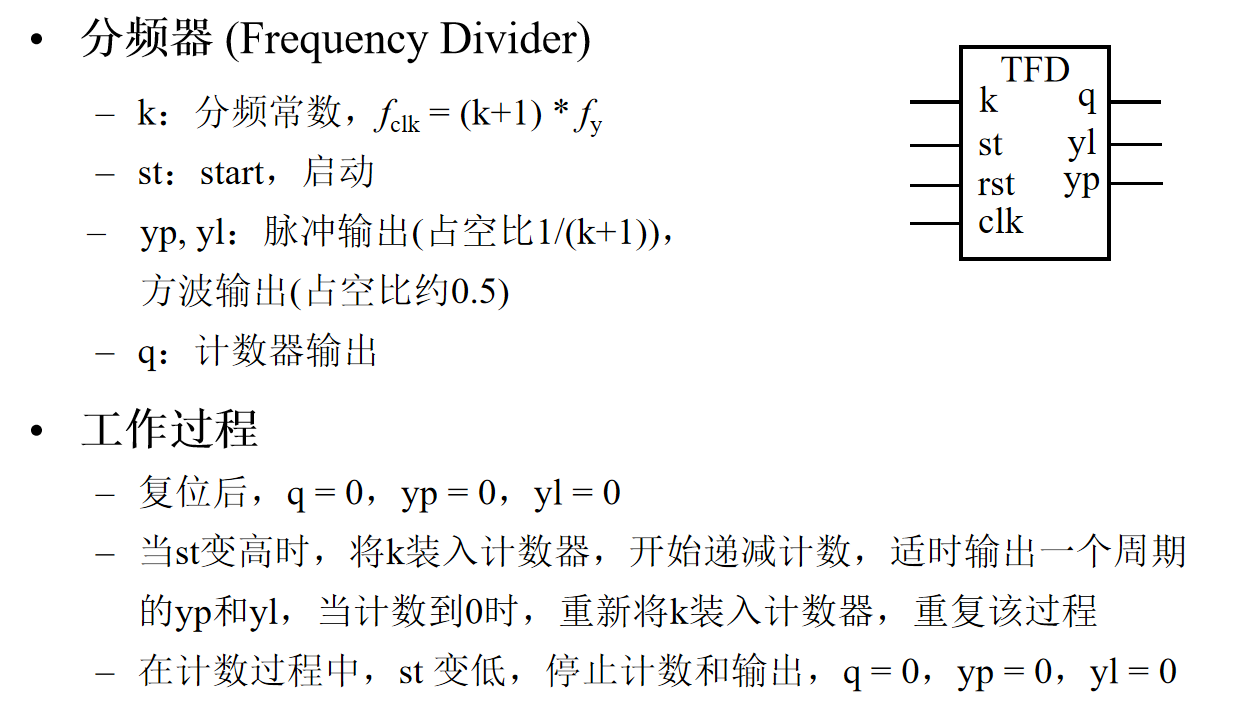

1.3 分频器

分频器也是一种特殊的计数器，它通过对时钟进行计数，输出一个较低时钟频率的新时钟，从而实现对于时钟频率的控制。作为一个分频器而言，我们需要实现以下几个功能：

可以给分频器设置分频系数
能够提供方波和脉冲两种输出模式

方波就是占空比为50%的方波，脉冲就是占空比为1/(k+1)的方波（k位分频比）。也就是说，方波在分频后一个周期内0和1的时间相等，而脉冲仅仅输出一个持续时间为原时钟周期的脉冲。

分频器的k一般都比较大，比如32'd20_000_000可将20MHz分频为1Hz，因此你不需要花费太多精力考虑奇偶问题和k过小引发的电平不动问题。

因此，一个分频器的设计应当如下：

不厌其烦的提示

请理解助教在这里不厌其烦的提示：

绝对不可以将非时钟信号的边沿作为敏感变量，否则你的设计将会被认为是错误的。

同样地，为了解决这个问题，ce和pe两个接口的原理将会给你很大的帮助。

怎么这么烦啊，为什么不能用非时钟信号的上升沿啊！

在我们的开发板上，有且仅有时钟的信号可以被认为是绝对稳定的信号（也就是说极难出现毛刺），其他的信号因为组合延迟的原因，极易出现毛刺信号，导致整个设计的错误。这种错误在仿真里是完全无法被发现的，但上板就会出现问题。所以，绝对不可以将非时钟信号的边沿作为敏感变量，否则你的设计将会被认为是错误的。

那么，分频器的输出可以当做别的模块的时钟信号吗？

答案是几乎可以的。因为分频器的设计非常简单，组合延迟也比较低。所以，我们可以认为分频器的输出是一个相对稳定的信号。但这里一定要注意的是，对于脉冲的输出，助教建议不要使用以下语法：

```verilog
assign dout = (cnt == k)
```

当cnt位宽比较大的时候，这种描述容易出现毛刺——这是因为vivado并不会对assign的逻辑进行优化。不过，如果你把这个描述换成always_comb（即always@(*)），那么viavdo就会对这个逻辑进行优化，从而避免毛刺的出现。

1.4 按键、开关去抖动

当我们按下开发板上的按键或按钮的时候，极有可能出现一些抖动的信号（相信大家在第三次实验已经大有体会了）。这个问题依然可以通过计数器来解决：

也就是说，只有当按键或者开关的状态保持一定时间后，我们才认为这个按键或者开关的状态是稳定的。这个时间可以根据实际情况进行调整，但一般来说，100ms是一个比较合适的时间。

2 有限状态机FSM

本次实验中要求设计一个有限状态机FSM。比如有待机、置数、计数三个状态的FSM，接受输入信号st/rst/相等比较器输出的控制，更改状态并输出置数信号pe/计数信号ce/定时结束信号td。

注意下图的FSM和CNT以及没有画出的相等比较器实际上是TM的内部模块。在相等比较器中，计数器的计数结果与内置的固定数据（对应计时结束，一般是0，取决于你的设计）比较后，将比较结果（0或1）输入给FSM参与状态转移控制。

要求td信号的产生写成三段式，pc/ce信号的产生写成两段式。

temp.drawio

360截图20241026124338358

2.1 有限状态机的基本概念

有限状态机是一种计算模型，它可以根据输入信号和当前状态，通过状态转移逻辑计算出下一个状态和输出信号。有限状态机由状态寄存器和组合逻辑电路组成，其中状态寄存器用于存储当前状态，组合逻辑电路用于计算下一个状态和输出信号。

2.1.1 状态的概念

状态是有限状态机的核心概念，它是指有限状态机在某一时刻所处的状态，这个状态往往是通过一个寄存器的值来表示的。例如，对于一个4'b1000序列检测器，其状态就可以定义为：

S0：初始状态，输入序列为0
S1：输入序列为1
S2：输入序列为10
S3：输入序列为100
S4：输入序列为1000

由此，我们可以对所有的状态进行编码，编码有两种方式：

顺序编码：状态的编码按照状态的顺序进行编码，例如上述状态的顺序编码为S0=3'b000，S1=3'b001，S2=3'b010，S3=3'b011，S4=3'b100
独热编码：状态的编码只有一个位为1，其他位为0，例如上述状态的独热编码为S0=5'b00001，S1=5'b00010，S2=5'b00100，S3=5'b01000，S4=5'b10000

独热编码 vs 顺序编码

独热编码和顺序编码各有优劣，独热编码的优势在于输出信号的选择逻辑会减少，但是其缺点在于状态数较多时，编码的位数会很多，而且状态之间的转移逻辑也会变得复杂。顺序编码的优势在于状态数较多时，编码的位数较少，而且状态之间的转移逻辑也会变得简单，但是其缺点在于输出信号的编码器会更加复杂。

2.1.2 状态转移逻辑

状态转移逻辑是有限状态机的核心，它用于计算下一个状态，而下一个状态就是有限状态机的状态寄存器下一个周期会变成的值。一般情况下，我们可以用一个状态转移图来直观地描述状态转移的逻辑，例如下图所示的状态转移图：

上图的状态转移图中有两个状态：S0和S1。当状态为S0时，若输入为1，则转移到S1状态，否则转移到S0状态；当状态为S1时，若输入为0，则转移到S0状态，否则转移到S1状态。我们可以用一个状态转移表来描述这个状态转移逻辑：

状态	输入	下一个状态
S0	0	S0
S0	1	S1
S1	0	S0
S1	1	S1

2.1.3 输出逻辑

输出逻辑是有限状态机的对外接口，有限状态机需要把自己状态反映的内容通过输出信号告知外部模块（例如已经检测到了对应的序列等）。输出逻辑的计算方式有两种：

Moore型：输出逻辑只与当前状态有关，与输入信号无关
Melay型：输出逻辑与当前状态和输入信号有关

输出逻辑可能会比较复杂，因此我们为了优化时序，也衍生出了两种输出方式：

直接输出：输出逻辑直接使用组合逻辑进行输出。
寄存器输出：输出信号先输入到寄存器里，下个周期通过寄存器来输出。

这几种输出方式各有千秋，下面我们就对其中几种常见的组合进行介绍。

2.2 一段式状态机

在使用verilog进行状态描述的时候，我们主要分为以下三个部分进行描述：

状态寄存器
状态转移逻辑
输出逻辑

一段式状态机，就是将这三部分内容全部用一个always@(posedge clk)进行描述，其电路图可以描述如下：

其中，蓝框就表示了将所有逻辑放在同一个always中进行描述，其模板代码如下：

always @(posedge clk, negedge rstn) begin
    if (!rstn)  begin
        cs <= 复位状态;
        out <= 复位值;
    end
    else begin
    case (cs)
        S0: begin
            if (in条件) begin
                cs <= Si;
                out <= 表达式
            end
    ……
end

一段式状态机将所有的内容都“混为一谈”，但却深受大家的喜爱。

2.3 两段式状态机

两段式状态机，就是将状态状态更新和状态转移、输出分开进行描述，其电路图可以描述如下：

这种状态机使用当前状态决定输出信号，由于输出信号直接通过当前状态和所有输出候选值通过多选器决定，因此输出逻辑的组合延迟比较大。但两段式状态机同时也在很多场合是非常必要的，因为它给出输出很及时，往往在很多场合会有较大的应用价值。其verilog代码如下：

//时序描述CS
always @(posedge clk, negedge rstn) begin
    if (!rstn)  cs <= 复位状态;
    else cs <= ns;
end

//组合描述OUT和NS
always  @*  begin
    out = 默认值;
    ns  =  cs;
    case  (cs)
        S0: begin
            if (in条件) begin
                out = 表达式;
                ns = Si;
            end
        ……
end

需要注意的是，两段式状态机，也可以使用三个always来实现，但第三段的输出逻辑一定是always @(*)的组合描述：

//时序描述CS
always @(posedge clk, negedge rstn) begin
    if (!rstn)  cs <= 复位状态;
    else cs <= ns;
end

//组合描述NS
always  @*  begin
    ns  =  cs;
    case  (cs)
        S0: begin
            if (in条件) begin
                ns = Si;
            end
        ……
end

//组合描述OUT
always  @*  begin
    out = 默认值;
    case  (cs)
        S0: begin
            if (in条件) begin
                out = 表达式;
            end
        ……
end

虽然这样的实现好像也是“三段”，其很多网络教程也称之为三段式状态机，但其和三段式状态机希望让大家达到的效果是不一样的——最后两个always当然可以合并成同一个always，因此我们依然称之为两段式状态机。

2.4 三段式状态机

和两段式状态机有所区别，三段式状态机使用寄存器进行输出，也就是说**第三段输出描述依然使用always@(posedge clk)。在这里，我们衍生出来两种三段式状态机：

根据当前状态进行输出的三段式状态机：这种状态机的第三段输出是根据当前状态进行输出的，其电路图如下：

细心的同学可能发现了：这样的输出会延迟一个周期给出——这在很多情况下是完全无法接受的。很多电路要求输出信号的及时性，一个周期的差距就可能存在很多问题。因此，我们还有另一种三段式状态机：

根据下一个状态进行输出的三段式状态机：这种状态机的第三段输出是根据下一个状态进行输出的，其电路图如下：

这种状态机是通过下一个状态来决定输出的。如果状态机是Moore型状态机，那么输出不会出现任何延迟，且时序较好。但如果状态机是Mealy型状态机，这种设计就会出现问题。如果一定需要当前状态和当前输入同时决定输出，那么只能使用两段式状态机进行设计。

注意不同的赋值

在本次实验中，我们接触到了时序电路中的赋值，它和组合电路不同，需要使用<=进行赋值。这个赋值是非阻塞的，也是就是同一个分支中所有赋值没有先后关系，同时完成赋值。在三段式状态机的状态寄存器和输出逻辑中，我们需要使用<=进行赋值，而不是=进行赋值。

这一点是很多同学在实验中出现问题的地方，需要大家注意。（提示：这是普通班实验检查扣分的重点）一个不需要动脑子的真理就是：

always@(posedge clk)中的赋值一定是<=，其他地方的赋值一定是=

借助这个非阻塞赋值的特点，我们可以完成一些“骚操作”，例如在同一时间交换两个寄存器的值：

always @(posedge clk) begin
    a <= b;
    b <= a;
end

注意

本实验分为两周完成，第一周完成定时器部分（以上内容），在10月31日验收；第二周完成串口部分（以下内容），在11月7日验收。串口部分尚未发布，实验要求可能有更改。

3 移位器及其应用

移位器事实上就是一个很长的寄存器，当移位使能有效时，它会将自身的值左移或右移一个固定的位宽。移位器的输出就是这个长寄存器的某些位（一般是低若干位）。

移位器一般没有必要真的使用右移运算符来实现——这样的开销是比较大的。我们可以直接使用位拼接来实现移位器的功能。

3.1 串口

串口是最简单的通讯方式之一，我们通过将一个字节的数据逐个位顺序发送，从而实现对于数据的传输。只要通讯双方都能“理解”彼此的数据格式，就可以实现通讯。

那么，串口是如何约定数据格式的呢？我们这里介绍本实验中要求实现的最简单的协议：

对于发送方，面向接收方的这个单比特数据通道在空闲时应当保持为1，这样接收方就知道此刻不是有效数据了。当需要发送数据时，这个通道里的数据会被突然置为0，并保持一个周期——这个周期在接收方看来，就是“全体目光向我看齐，我宣布个事”，这一位数据也被称为起始位。从下一个周期开始，发送方会把要传输的8bit数据从低位到高位依次发送到数据通道里，这个过程会持续8个周期（因为是8位）。

传输之后，串口不能立刻传输下一个数据，而是要强行把数据通道置为1，用来告知发送方“我说完了，你可以走了”。这个过程也会持续一个周期。

在这个过程中，发送方和接收方约定了以下几件事：

起始位保持1个周期
传输8bit数据
结束位保持1个周期
传输速率都是每秒9600个bit

只要双方都按照这个规则来发送、接收、拼接数据，就可以得到一个完整的8bit数据。

3.2 串行通信发送接口

发送接口左侧是面向需要发送数据的模块的，右侧是面向FPGA开发板上的串行通讯外设的。我们需要实现的功能是：

当需要发送数据的模块将tx_vld置为1时，TIF会从din中接收到需要发送的数据，并将其拼接好起始位和停止位，写入内部的移位寄存器中
移位寄存器每个周期会将最低位的数据发送到txd上，并右移一个bit
当移位寄存器把所有位全部发送完毕后，tx_rdy会被置为1，表示发送完毕，外部模块就可以向TIF发送下一个待发送数据了

发送时序

tx_vld和tx_rdy均有效时，数据din前后附加启动和停止位后存入SOR，tx_rdy清零，移位计数器CNT加载常数8
随后SOR通过右移实现串行输出，同时CNT递减
CNT等于0时，停止移位和计数，tx_rdy置1

3.3 串行通信接收接口

接收模块的总体逻辑和发送模块是比较类似的，但接受的逻辑更加复杂一点点，涉及到一个重要的概念——采样。

何谓“采样”

对于任何一个通信模块而言，我们都不能期望在确定的时钟周期中检测到确定的值。我们通常会用一个速度较快的时钟，对接收到的信号做检测。由于发送接收的模块的时钟是较慢的，而接收模块的时钟较快，所以我们肯定能检测到被发送的信号。同样地，为了避免发送通道中的“杂音”，接收模块需要“确认”收到了正确的数据，这个过程就可以通过稳定检测到信号持续n个周期来实现。

接收时序

当检测到rxd信号由1到0跳变，且8个接收时钟(clk_rx)后检测仍为0，则确认为起始位
接着每隔16个接收时钟，对rxd检测一次，依次作为数据位、校验位和停止位，存入SIR
若未发生停止位或奇偶校验位出错，则将SIR中数据位存入输入缓冲寄存器(Input Buffer Register, IBR)，并设置rx_vld有效

只要连续16个周期信号都是稳定的，那么我们就可以认为接收到了1bit数据。我们再通过一个移位器将其拼接好，当所有的数据都返回后，将rxd_valid置为1，表示接收完毕。

注意xdc文件中的信号

在xdc文件中，rxd和txd的接口是如下两行：

set_property -dict { PACKAGE_PIN C4    IOSTANDARD LVCMOS33 } [get_ports { UART_TXD_IN }]; #IO_L7P_T1_AD6P_35 Sch=uart_txd_in
#et_property -dict { PACKAGE_PIN D4    IOSTANDARD LVCMOS33 } [get_ports { UART_RXD_OUT }]; #IO_L11N_T1_SRCC_35 Sch=uart_rxd_out

特别注意，rxd应该接入到UART_TXD_IN, txd应该接入到UART_RXD_OUT。这是因为我们的开发板上的串口是相对PC机而言的，所以我们的接口也应该是相对PC机而言的。
